Seit letzter Woche befassen wir uns mit dem #TreeMap-#Diagramm in #Excel 2016. Was Sie noch wissen müssen:

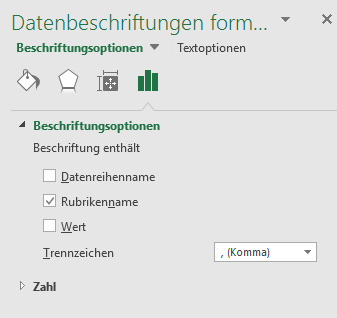

Sie können in Ihrer TreeMap die Datenbeschriftungen mitgestalten: Wählen Sie aus Datenreihenname, Rubrikenname und Wert das aus, was Sie in der jeweiligen Fläche angeben wollen, und wählen Sie gegebenenfalls ein Trennzeichen.

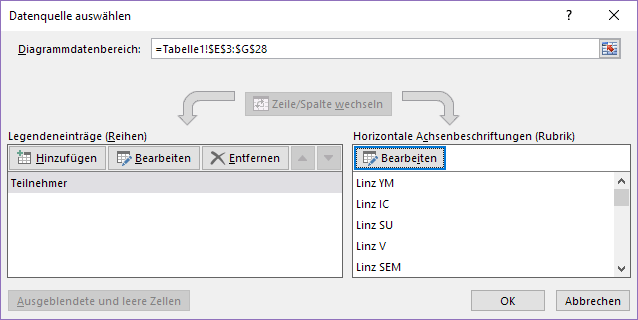

Was da wirklich was ist, sehen Sie, wenn Sie sich auf DIAGRAMMTOOLS > ENTWURF > Daten auswählen den Diagrammdatenbereich genau ansehen:

Es gibt einen einzigen Legendeneintrag (Reihe): Der enthält die Werte. (Sie können weitere Legendeneinträge Hinzufügen, die werden aber nicht dargestellt. Also lassen Sie’s gleich.)

Die Horizontalen Achsenbeschriftungen (Rubrik) setzen sich aus den Einträgen beider (aller) Kategoriespalten zusammen. Für leere Zellen wird einfach der Wert der darüber liegenden Zelle verwendet.

Achtung: für die korrekte Darstellung ist es wichtig, dass Daten, die zusammengehören, in der Datenquelle untereinander stehen. Wenn Sie da etwas durcheinanderbringen, so wird gnadenlos ein neuer Cluster erzeugt – Wien ist jetzt zwei Mal da:
