Kreis-in-Kreis-Diagramm – #Neuzugang im #Diagramm-#Repertoire


Heut gibt’s wieder ein Spezialdiagramm: Insbesondere Controller schätzen es ja, wenn Daten so visualisiert werden, dass beim Betrachter auch komplexere Sachverhalte leicht verständlich ankommen, und das heutige Beispiel löst ein Problem, das auf http://www.controllingportal.de/Fachinfo/Excel-Tipps/Excel-Diagramme/Kreis-in-Kreis-Diagramm.html beschrieben wird:

Beim Kreis-in-Kreis-Diagramm veranschaulichen ein Kreis und ein Ring zusammengefasste Daten und ihre Zusammensetzung im Detail, um Anteile besser darstellen zu können.

In Excel lässt sich das mit einem einzigen Ringdiagramm lösen. Der äußere Ring bekommt als Datenreihe die Summen zugewiesen, der innere alle Detailbereiche. Diese werden dann manuell so umgefärbt, dass sich die Farben in jedem Segment wiederholen. Knackpunkt für die Darstellung ist die Formatierung des inneren Rings mit 0% Innenringgröße – damit wird er zum Kreis.

Bitte sehr:

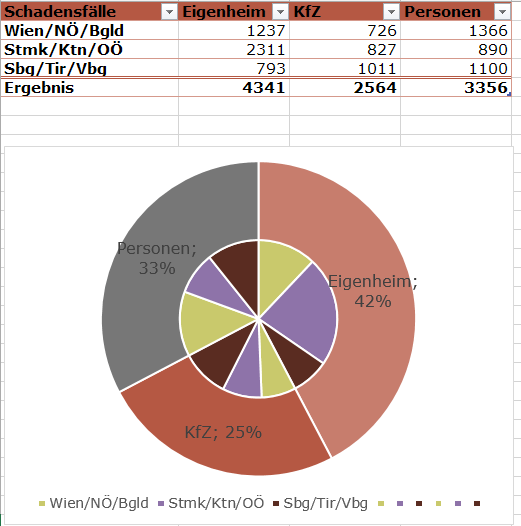

XTipp Kreis-in-Kreis

Die ganz detaillierte Anleitung zu diesem und noch viel mehr Diagrammen gibt’s jederzeit für Firmen bei mir als Seminar oder Einzelcoaching: Visualisieren komplexer Daten mit Diagrammen
